تسليح البلاطات

أولًا: الفلسفة الإنشائية للبلاطة

- البلاطة عنصر:

• يعمل أساسًا بالانحناء.

• قد يتعرض لقص ثاقب (Punching) عند الأعمدة.

- في النظام الزلزالي يجب ضمان:

• استمرارية التسليح

• عدم الفشل الهش

• انتقال آمن للقوى إلى الجوائز والأعمدة

البلاطة ليست طبقة خرسانية مسلحة فقط،
بل عنصر توزيع أحمال أساسي في الإطار.

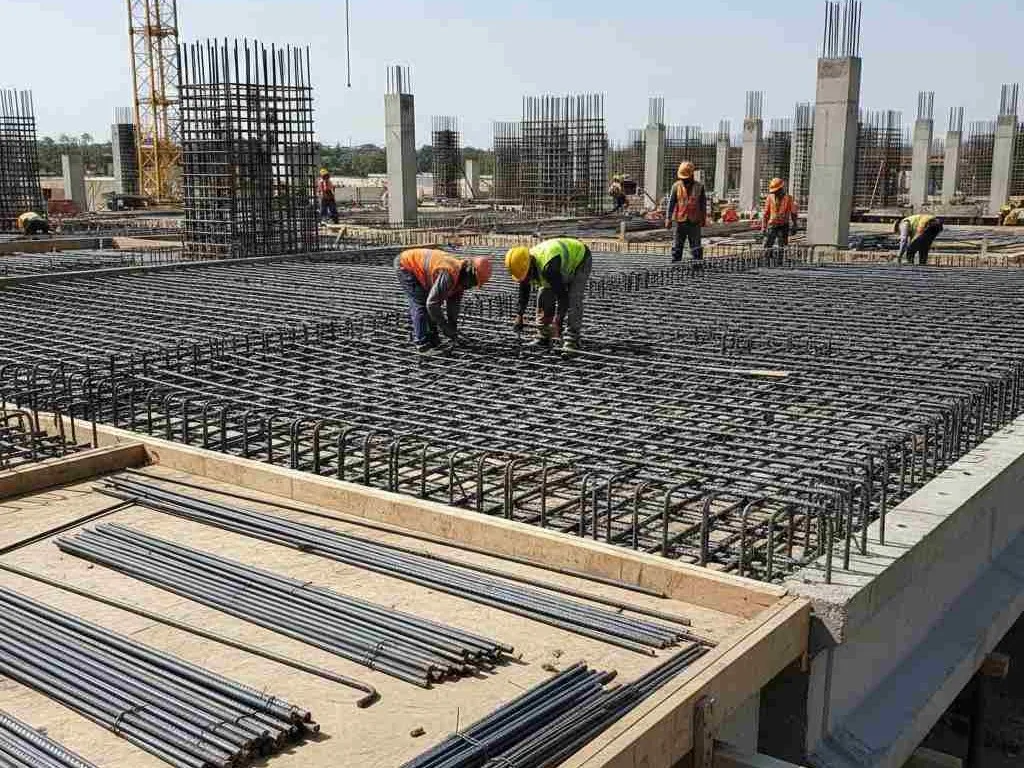

1) الطريقة التنفيذية (Method Statement)

الهدف الحقيقي

- تنفيذ تسليح البلاطات يهدف إلى:

• مقاومة العزوم الموجبة (أسفل البحر).

• مقاومة العزوم السالبة (فوق الجوائز/الأعمدة).

• منع التشققات المفرطة.

• تأمين مقاومة القص الثاقب عند الأعمدة.

أولًا: الحد الأدنى لنسبة التسليح في البلاطات

- الكود يشترط:

• ρmin=0.0018 لحديد fy = 420 MPa تقريبًا\rho_{min} = 0.0018 \; \text{لحديد fy = 420 MPa تقريبًا}ρmin=0.0018لحديد fy = 420 MPa تقريبًا

(القيمة تتغير حسب مقاومة الحديد)

- أي:

• As≥0.0018 b hA_s \ge 0.0018 \, b \, hAs≥0.0018bh

- حيث:

• bbb = عرض شريحة مترية

• hhh = سماكة البلاطة

❌ بلاطة بنسبة أقل من الحد الأدنى = خطر تشققات واسعة وفشل هش.

ثانيًا: المسافة القصوى بين القضبان

- في البلاطات:

• smax≤min⁡{3h450 ممs_{max} \le \min \begin{cases} 3h \\ 450 \text{ مم} \end{cases}smax≤min{3h450 مم

- وفي الاتجاه الرئيسي:

• smax≤2hs_{max} \le 2hsmax≤2h

ثالثًا: الغطاء الخرساني

- بلاطات داخلية:

• عادة 20–25 مم

- بلاطات خارجية أو معرضة:

• يزيد حسب بيئة التعرض

❌ غطاء أقل = تآكل مبكر.

رابعًا: تسليح العزوم السالبة عند الجوائز والأعمدة

- يجب استمرار القضبان العلوية فوق الجائز بطول تثبيت كافٍ.

- طول التثبيت التقريبي:

• ld≥40dbl_d \ge 40 d_bld≥40db

• لا يجوز قطع الحديد العلوي عند وجه الجائز مباشرة.

خامسًا: القص الثاقب (Punching Shear)

- عند الأعمدة الداخلية:

• يجب التأكد من أن سماكة البلاطة تحقق مقاومة القص الثاقب.

- عند الحاجة:

• زيادة سماكة (Drop Panel)

• أو إضافة تسليح قص ثاقب

❌ تجاهل القص الثاقب = انهيار مفاجئ حول العمود.

سادسًا: التراكبات في البلاطات

- طول التراكب لا يقل عن:

• 40db40 d_b40db

• لا يجوز تجميع جميع التراكبات في مقطع واحد.

• يفضل توزيعها بالتبادل.

سابعًا: البلاطات في النظام الزلزالي

- في المناطق الزلزالية:

• يجب ضمان استمرارية التسليح بين البحور.

• منع قطع الحديد عند مناطق العزم الأقصى.

• تأمين ربط جيد بين البلاطة والجوائز.

2) دور المهندس

- مراجعة:

• عدد القضبان

• أقطارها

• اتجاهها

- قياس المسافات الفعلية.

- التأكد من:

• وجود تسليح علوي فوق الجوائز.

• تحقيق أطوال التثبيت.

- منع الصب دون فحص كامل.

البلاطة التي تُصب دون مراجعة تسليحها
قد تُظهر تشققات لا يمكن إصلاحها لاحقًا.

3) ضبط الجودة (QA/QC)

• مطابقة Bar Bending Schedule.

• قياس الغطاء باستخدام فواصل مناسبة.

• توثيق الصور قبل الصب.

- التأكد من عدم وجود:

• حديد ملامس للكوفراج

• ازدحام يمنع الصب

4) اختبارات الاستلام

مخرجات العملية

• تسليح مطابق للمخططات.

• نسب تسليح ≥ الحد الأدنى.

• مسافات مطابقة.

• أطوال تثبيت صحيحة.

أسباب الرفض

• نسبة أقل من الحد الأدنى.

• مسافات أكبر من الحد المسموح.

• غطاء غير كافٍ.

• قطع الحديد العلوي عند وجه الجائز.

• تراكبات قصيرة.

5) السلامة المهنية (HSE)

• تغطية أطراف الأسياخ.

• منع السقوط بين الشبكات.

• تنظيم الحركة فوق البلاطة.

• منع تحميل البلاطة قبل فك الكوفراج رسميًا.

6) المخاطر الحقيقية

• تشققات انحنائية واسعة.

• فشل قص ثاقب.

• هبوط دائم.

• انهيار محلي حول الأعمدة.

• مسؤولية هندسية مباشرة.

البلاطة قد تبدو سليمة…
حتى يحدث انهيار ثاقب فجائي.

7) Checklist – تسليح البلاطات

• ☐ نسبة تسليح ≥ 0.0018

• ☐ مسافات ≤ 3h أو 450 مم

• ☐ تسليح علوي فوق الجوائز

• ☐ أطوال تثبيت ≥ 40 dbd_bdb

• ☐ لا تجميع للتراكبات

• ☐ غطاء خرساني محقق

• ☐ فحص قبل الصب
