قبعات الأوتاد (Pile Caps) وربطها

1) المبدأ الكودي الحاكم

وفق الكود العربي السوري، قبعة الوتد ليست عنصرًا إنشائيًا ثانويًا، بل هي:

• عنصر نقل الأحمال من الأعمدة إلى الأوتاد

• حلقة التحكّم بسلوك المجموعة (Pile Group)

• خط الدفاع الأخير ضد الهبوط التفاضلي والفشل القصّي

أي خلل في ربط الوتد بالقبعة
يُبطل فعليًا فائدة الوتد نفسه.

2) الطريقة التنفيذية (Method Statement – بمنظور فشل شائع)

المرحلة (أ) | التحضير قبل التنفيذ

يشترط الكود قبل البدء:

• اعتماد مخططات قبعات الأوتاد تفصيليًا (تسليح/مناسيب/تفاصيل ربط)

• التأكد من:

  • استكمال اختبارات الأوتاد واعتماد نتائجها

  • قطع رؤوس الأوتاد على المنسوب الصحيح

  • إزالة الخرسانة الضعيفة (Laitance) حتى خرسانة سليمة

❌ تنفيذ قبعات فوق أوتاد غير مختبرة أو غير مُنهية
مخالفة كودية جسيمة.

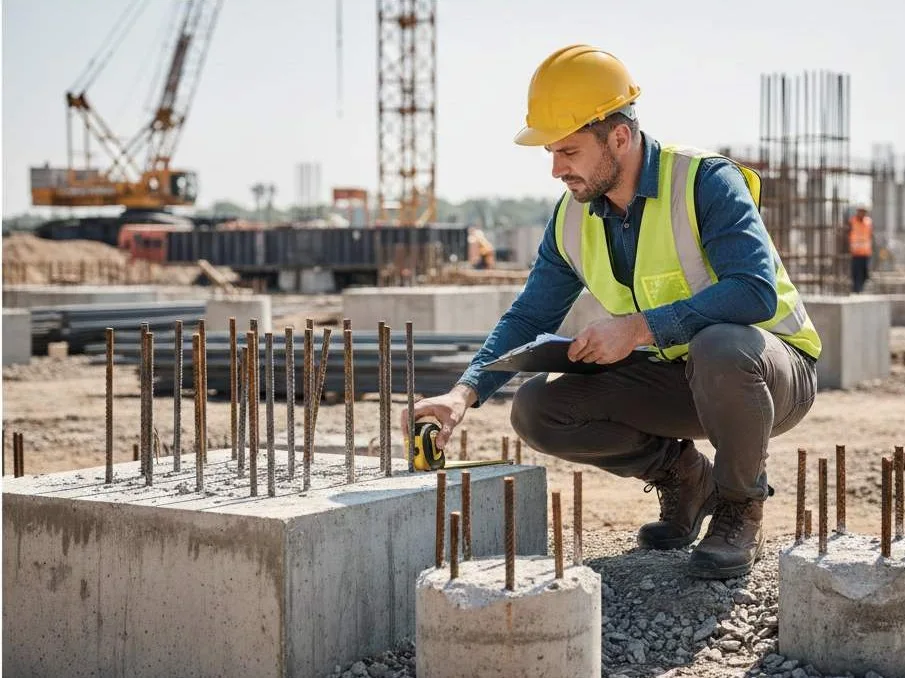

المرحلة (ب) | تجهيز رأس الوتد (نقطة فشل شائعة)

يشترط الكود:

• كشف تسليح الوتد بالطول المعتمد للربط

• تنظيف الرأس من:

  • خرسانة ضعيفة

  • أتربة

  • زيوت أو مياه

• منع أي فصل إنشائي بين الوتد والقبعة

فشل شائع:
ترك طبقة ضعيفة على رأس الوتد ⟶ انتقال حمل غير منتظم ⟶ تشققات مبكرة بالقبعة.

المرحلة (ج) | تسليح القبعة (أكثر موضع فشل متكرر)

وفق الكود:

• يجب تحقيق:

  • أطوال الربط الكافية لتسليح الأوتاد داخل القبعة

  • تسليح قص كافٍ (Punching / Shear)

  • تسليح ربط بين الأوتاد داخل المجموعة

• يمنع:

  • تقصير أطوال التراكب

  • تعديل التسليح موقعيًا دون اعتماد

فشل شائع:
اعتبار القبعة “كتلة خرسانية” بدل عنصر قص وانحناء ⟶ فشل قصّي غير متوقع.

المرحلة (د) | الكوفراج (القوالب) – خطر تشوّه

يشترط الكود أن:

• يتحمل الكوفراج:

  • وزن الخرسانة

  • وزن التسليح

  • الأحمال المؤقتة

  • يمنع أي حركة أو هبوط أثناء الصب

فشل شائع:
هبوط الكوفراج أثناء الصب ⟶ لا مركزية القبعة ⟶ تحميل غير متوازن على الأوتاد.

المرحلة (هـ) | الصب والرص

وفق الكود:

• يجب أن يكون الصب:

  • متواصلًا

  • دون فواصل باردة غير معتمدة

• الرص:

  • كافٍ دون إفراط

  • مع عناية خاصة حول رؤوس الأوتاد والتسليح الكثيف

فشل شائع:
تعشيش حول رأس الوتد ⟶ ضعف نقل الحمل ⟶ تشققات لاحقة.

المرحلة (و) | المعالجة والحماية

• يشترط الكود:

  • معالجة فورية بعد الصب

• حماية القبعة من:

  • الجفاف المبكر

  • الاهتزاز

  • التحميل المبكر

❌ تحميل القبعة قبل بلوغ المقاومة المطلوبة
مخالفة كودية مباشرة.

3) دور المهندس (مسؤولية كودية مباشرة)

يتحمل مهندس الموقع مسؤولية:

• منع تنفيذ القبعات قبل اعتماد الأوتاد

• التأكد من:

  • جودة رأس الوتد

  • صحة تسليح الربط

• إيقاف الصب عند:

  • تعشيش ظاهر

  • حركة كوفراج

  • خلل تسليح

• عدم استلام أي قبعة:

  • دون توثيق

  • أو دون تحقق كودي

ربط خاطئ = وتد غير فعّال مهما كانت جودته.

4) ضبط الجودة (QA/QC – كودي)

يشترط الكود:

• فحص قبل الصب يشمل:

  • رأس الوتد

  • أطوال الربط

  • تسليح القص

• توثيق:

  • الصب

  • الرص

  • المعالجة

• مراجعة نتائج الخرسانة

❌ قبعة بلا طلب فحص (IR)
= عنصر غير قابل للاستلام.

5) اختبارات الاستلام (وفق الكود)

مخرجات العملية

• قبعة أوتاد تنقل الأحمال بانتظام

• ارتباط إنشائي سليم بين الوتد والقبعة

إجراءات الاستلام

• فحص بصري بعد فك الكوفراج

• التحقق من:

  • عدم وجود تعشيش مؤثر

  • سلامة الحواف والزوايا

  • مراجعة تقارير الخرسانة والمعالجة

أسباب الرفض

• تعشيش حول رؤوس الأوتاد

• نقص تسليح أو تقصير ربط

• تشققات غير مبررة

• صب دون اعتماد مسبق

6) السلامة المهنية (HSE – إلزام كودي)

• تأمين الحفر حول القبعات

• منع العمل أسفل عناصر غير مدعومة

• تنظيم حركة المعدات أثناء الصب

• الالتزام الكامل بوسائل الوقاية

7) المخاطر الحقيقية (من واقع الفشل)

• انتقال غير متوازن للأحمال

• هبوط تفاضلي للمجموعة

• تشققات صاعدة في الأعمدة

• فشل قصّي مفاجئ في القبعة

• تحميل المهندس مسؤولية مباشرة

8) Checklist – قبعات الأوتاد (كودية)

• ☐ الأوتاد مختبرة ومعتمدة

• ☐ رؤوس الأوتاد نظيفة وسليمة ومقطوعة على المنسوب الصحيح

• ☐ أطوال الربط محققة وفق المخططات

• ☐ تسليح القص مكتمل

• ☐ الكوفراج ثابت ولا يتحرك أثناء الصب

• ☐ المعالجة تمت وفق المتطلبات

• ☐ رؤوس الأوتاد

• ☐ إزالة الخرسانة الضعيفة من رؤوس الأوتاد

• ☐ أطوال الربط محققة

• ☐ صب متواصل ورص كافٍ حول رؤوس الأوتاد

• ☐ معالجة الخرسانة منفذة ومنضبطة

• ☐ قبول القبعة موثق رسميًا

❌ قبعة فوق وتد غير مختبر = فشل إنشائي محتمل

9) حالات واقعية من الموقع

تعشيش عند رأس الوتد: فشل نقل الحمل رغم جودة الوتد.

قبعة صُبّت قبل الاختبارات: نزاع تعاقدي وإعادة تنفيذ مكلفة.

التزام كودي صارم: مجموعة أوتاد مستقرة دون مشاكل تشغيلية.
