الشيناجات / الجسور الأرضية (Ground Beams / Tie Beams)

1) الطريقة التنفيذية (Method Statement):

1.1 الهدف الحقيقي:

- الشيناجات عناصر ربط إنشائي بين القواعد، وهدف تنفيذها هو:

• توحيد سلوك القواعد ومنع عملها كعناصر منفصلة

• تقليل الهبوط التفاضلي والانزياحات الأفقية

• تحسين استقرار المنشأ تحت الأحمال الأفقية

• توفير منسوب ثابت لاستقبال الجدران أو الأعمدة

الشيناج ليس خرسانة بين القواعد، بل عنصر ربط يقرّر سلوك الأساسات.

1.2 المتطلبات المسبقة:

- لا يبدأ التنفيذ إلا بعد:

• استلام القواعد المرتبطة بالشيناجات

• تثبيت المحاور والمناسيب المرجعية

• اعتماد مخططات التسليح والربط مع القواعد

• مراجعة التعارضات مع الخدمات الأرضية

• وضوح خطة الصب وتسلسل التنفيذ

- بوابة قرار:

• قاعدة غير مستلمة = شيناج ينقل الخطأ بدل معالجته.

1.3 تسلسل التنفيذ الموقعي:

الخطوة 1: تحديد مسار الشيناج:

• تحديد المسار بين القواعد بدقة

• التأكد من الاستقامة وعدم التعارض

• ضبط منسوب أسفل الشيناج على كامل المسار

الخطوة 2: الحفر أو الكوفراج:

• حفر مسار الشيناج (إن كان مدفونًا)

• أو تركيب الكوفراج الجانبي المحكم

• تثبيت الجوانب لمنع الانهيار أو التشوه

الخطوة 3: خرسانة النظافة (إن وُجدت):

• صب خرسانة نظافة بالسماكة المعتمدة

• تسوية السطح لضبط الغطاء لاحقًا

الخطوة 4: تسليح الشيناج:

• تنفيذ التسليح الطولي الرئيسي حسب المخطط

• تركيب الكانات بالمسافات المعتمدة

• ربط التسليح مع تسليح القواعد بطول كافٍ

• استخدام المباعدات لتحقيق الغطاء الخرساني

أخطر خطأ:
شيناج مرتبط شكليًا لا إنشائيًا.

الخطوة 5: تركيب الكوفراج:

• تركيب الكوفراج بشكل مستقيم ومحكم

• ضبط الأبعاد الداخلية والارتفاع

• منع التسرب أثناء الصب

الخطوة 6: الصب والرص:

• صب الخرسانة بشكل متواصل

• الرص المنتظم دون تحريك التسليح

• التركيز على مناطق الربط مع القواعد

الخطوة 7: المعالجة:

• بدء المعالجة مباشرة بعد الصب

• حماية الشيناج من الجفاف المبكر

2) دور المهندس:

• التأكد من أن الشيناج يعمل كعنصر ربط فعلي

• مراجعة تفاصيل الربط مع القواعد

• ضبط الاستقامة والمناسيب

• فحص التسليح والكانات بنفسه

• إيقاف الصب عند أي خلل في الربط أو الكوفراج

الشيناج إمّا أن يوحّد القواعد… أو يكشف لاحقًا أنها لم تكن مرتبطة.

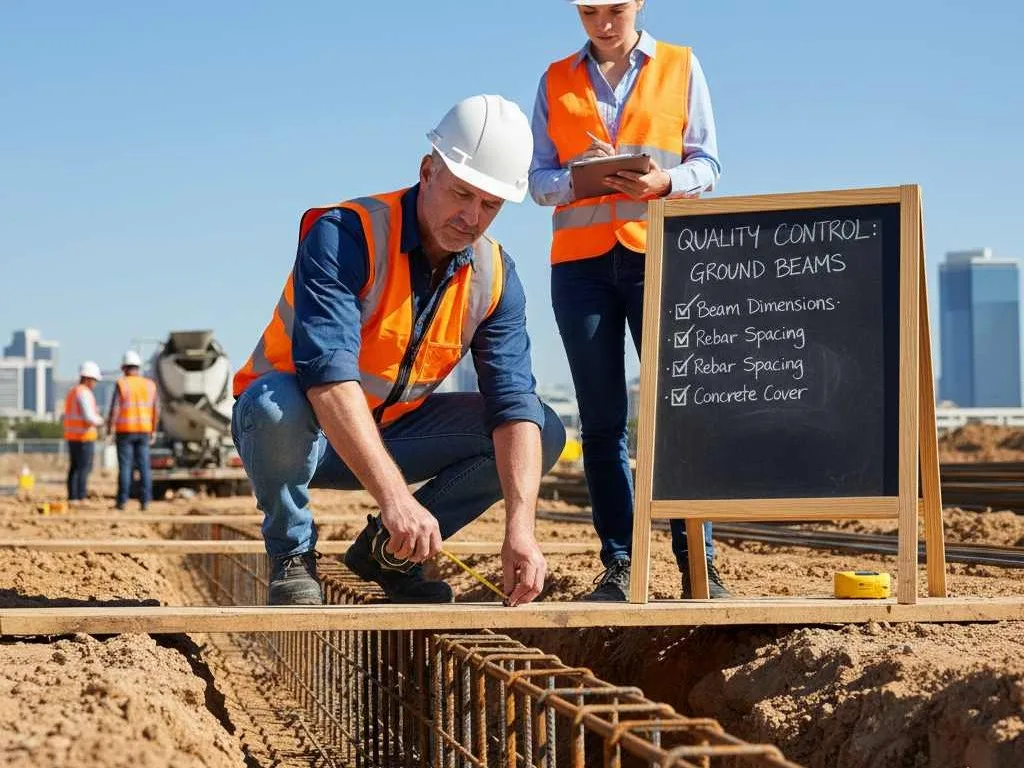

3) ضبط الجودة (QA/QC):

• مطابقة أبعاد الشيناج للمخططات

• صحة التسليح الطولي والكانات

• تحقق الغطاء الخرساني

• جودة الربط مع القواعد

• سلامة واستقامة الكوفراج

• توثيق الفحص قبل الصب وبعده

4) اختبارات الاستلام:

4.1 مخرجات العملية:

• شيناجات منفذة بالمسار والمناسيب الصحيحة

• تسليح وربط مطابق مع القواعد

• كوفراج سليم ومستقيم

• سطح شيناج مستوٍ ومعالج

4.2 فحوص / اختبارات الاستلام:

• قياس أبعاد المقطع

• قياس الاستقامة على كامل المسار

• فحص الغطاء الخرساني

• فحص الربط مع القواعد

• مراجعة نتائج الرص (إن وُجد حفر وردم)

4.3 مستندات الاستلام:

• Inspection Request (IR) قبل الصب

• مخططات معتمدة

• نتائج اختبارات الرص (إن وُجدت)

• صور توثيقية

• محضر اعتماد الاستشاري

4.4 أسباب الرفض الشائعة:

• عدم ربط التسليح مع القواعد بشكل صحيح

• انحراف في المسار أو المنسوب

• نقص أو خطأ في الكانات

• غطاء غير محقق

• ضعف أو تشوه الكوفراج

• صب دون فحص واعتماد

5) السلامة المهنية (HSE):

• تأمين الحفر الطولي ومنع الانهيارات

• منع الوقوف داخل كوفراج غير مثبت

• تنظيم حركة العمال والمعدات

• استخدام معدات الوقاية الشخصية

• الحذر أثناء الصب قرب القواعد

6) المخاطر الحقيقية:

• شيناج غير مربوط → القواعد تعمل منفصلة

• انحراف المسار → مشاكل لاحقة في الجدران

• نقص الكانات → تشققات مبكرة

• رص ضعيف أسفل الشيناج → هبوط موضعي

• صب دون فحص → عيوب مدفونة

7) Checklist:

• ☐ القواعد مستلمة ومعتمدة

• ☐ مسار الشيناج مضبوط ومستقيم

• ☐ المناسيب صحيحة

• ☐ التسليح والكانات مطابقة

• ☐ الربط مع القواعد محقق

• ☐ الغطاء الخرساني محقق

• ☐ الكوفراج سليم ومثبت

• ☐ فحص واعتماد قبل الصب

8) حالات واقعية من الموقع:

شيناج شكلي: عدم ربط التسليح بالقواعد أدى لتشققات بين القواعد لاحقًا.
انحراف مسار: شيناج منفذ بانحراف بسيط سبّب تعارضًا مع الجدران.
نجاح تنفيذي: مهندس شدّد على الربط وفحص الكوفراج → نظام أساسات متكامل ومستقر.
