1) الطريقة التنفيذية (Method Statement)

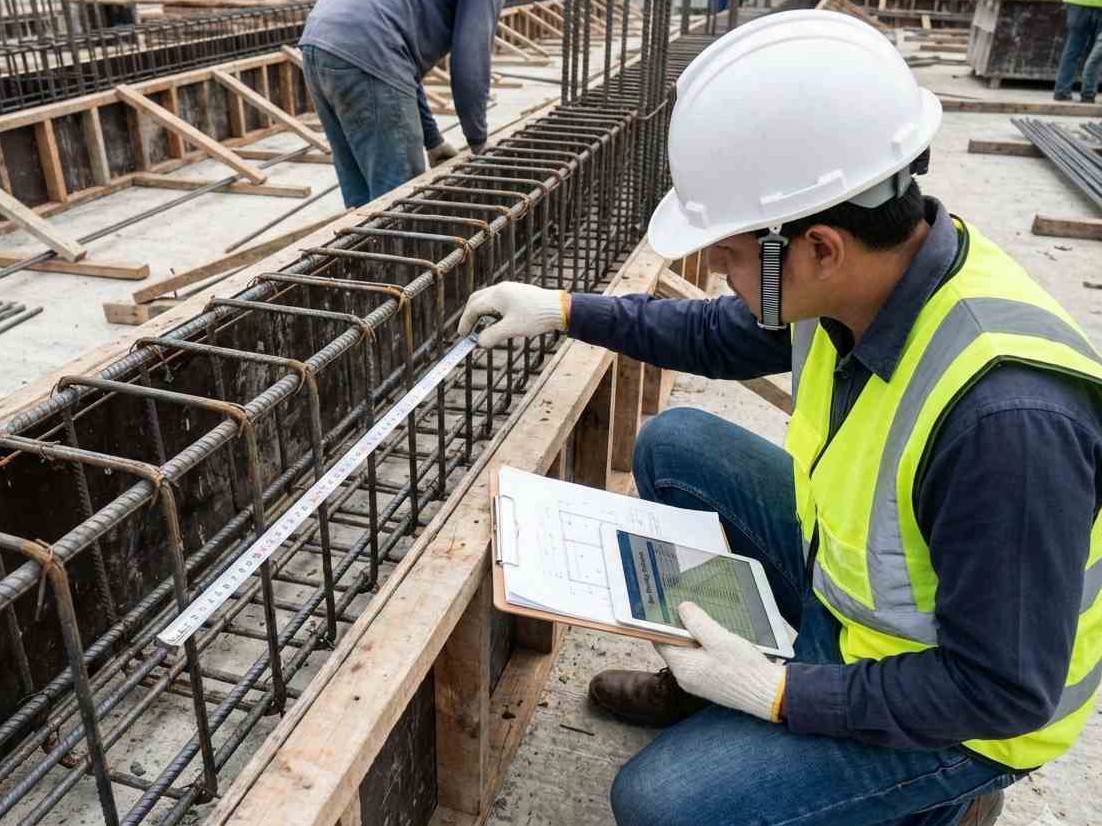

المرحلة 1: استلام التسليح قبل الإغلاق

- مطابقة عدد وأقطار القضبان.

- التأكد من نسبة التسليح ≥ 1%.

- قياس مسافات الكانات.

- تكثيف الكانات في مناطق المفصل اللدن وفق الاشتراطات الزلزالية.

- التأكد من:

• خطافات 135°

• عدم وجود تراكبات داخل منطقة الحصر.

• ضبط الغطاء باستخدام Spacer Blocks معتمدة.

⚠️ لا يُسمح بإغلاق الكوفراج قبل اعتماد التسليح.

المرحلة 2: تركيب الكوفراج

- تركيب الكوفراج الرأسي.

- ضبط الأبعاد الداخلية.

- التحقق من:

• الإحكام الكامل لمنع تسرب الخرسانة.

• تثبيت الدعامات الجانبية.

• التأكد من استقامة العمود باستخدام ميزان ليزر أو شاقول.

المرحلة 3: ما قبل الصب

- إصدار طلب فحص (IR).

- التأكد من جاهزية:

• الهزاز

• مسار الصب

• خطة الصب

- منع الصب في حال وجود:

• ازدحام يمنع الرص

• عدم استقامة

المرحلة 4: الصب

- الصب على طبقات (لا تتجاوز الارتفاع المناسب لمنع الانفصال).

- الرص التدريجي.

- منع ملامسة الهزاز للقضبان مباشرة.

- مراقبة ضغط الخرسانة على الكوفراج.

المرحلة 5: المعالجة

- البدء فور انتهاء الشك الابتدائي.

- حماية السطح من الجفاف.

- استمرار المعالجة وفق متطلبات المشروع.

المرحلة 6: فك الكوفراج

- بعد تحقق المقاومة الكافية.

- التأكد من عدم حدوث تعشيش.

- معالجة أي عيوب سطحية فورًا.

2) دور المهندس

- المهندس مسؤول عن:

• منع الصب دون فحص مكتمل.

• مراجعة منطقة المفصل اللدن بدقة.

• قياس الاستقامة.

• توثيق التنفيذ.

• إيقاف العمل عند أي خطر إنشائي.

العمود لا يُفحص بعد الصب…
بل يُؤمّن قبل الصب.

3) ضبط الجودة (QA/QC)

- مراجعة المخططات + BBS.

- قياس:

• أبعاد المقطع

• مسافات الكانات

• الغطاء

- فحص استقامة العمود.

- توثيق بصري قبل الصب.

4) اختبارات الاستلام

قبل الصب

☐ نسبة التسليح مطابقة
☐ تكثيف الكانات محقق
☐ خطافات 135°
☐ لا تراكب في منطقة الحصر
☐ استقامة العمود
☐ أبعاد مطابقة

بعد الصب

☐ لا تعشيش ظاهر
☐ لا انبعاج بالكوفراج
☐ لا انحراف رأسي
☐ معالجة بدأت فورًا

5) السلامة المهنية (HSE)

- تغطية أطراف الأسياخ.

- منع الوقوف تحت منطقة الصب.

- تأمين منصة عمل آمنة.

- منع تحميل مبكر على العمود.

6) المخاطر الحقيقية

- تعشيش بسبب ضعف الرص.

- انبعاج الكوفراج.

- انحراف رأسي دائم.

- فشل زلزالي بسبب ضعف الحصر.

- تآكل مبكر بسبب نقص الغطاء.

7) Checklist – تنفيذ الأعمدة

☐ تسليح مطابق
☐ منطقة مفصل لدن مكتملة
☐ غطاء محقق
☐ استقامة دقيقة
☐ خطة صب واضحة
☐ هزاز جاهز
☐ IR معتمد
☐ معالجة فورية

8) حالات واقعية من الموقع

🔴 حالة 1:
عدم تكثيف الكانات عند قاعدة العمود → تشققات حادة بعد أول هزة أرضية.

🔴 حالة 2:
فك كوفراج مبكر → ظهور تعشيش داخلي.

🔴 حالة 3:
عدم قياس الاستقامة → انحراف دائم 2 سم في طابق أرضي.

🟢 حالة ناجحة:
مراجعة دقيقة لمنطقة الحصر + صب على طبقات + رص متدرج → عمود سليم زلزاليًا.
