1) الطريقة التنفيذيةMethod Statement:

الهدف الحقيقي

- استخدام الأوتاد هو قرار إنشائي–تنفيذي حاكم، يُتخذ عندما لا تستطيع الأساسات السطحية تحقيق أحد أو أكثر مما يلي:

• الأمان الإنشائي

• حدود الهبوط المسموح

• قابلية التنفيذ ضمن حدود الموقع

• الأداء طويل الأمد للمنشأ

- وفق الكود العربي السوري، لا يُعتبر نظام الأساس مقبولًا لمجرد تحمله للأحمال،
بل يجب أن يحقق التحمل + الخدمة (Serviceability) معًا، وعلى رأسها ضبط الهبوط.

متى يُلجأ إلى الأوتاد؟ (قرار كودي قبل أن يكون تنفيذيًا)

يُعد اللجوء إلى الأوتاد مبررًا إنشائيًا عندما تتحقق واحدة أو أكثر من الحالات التالية:

- قدرة تحمل التربة السطحية غير كافية وفق تقرير تربة معتمد

- الهبوط المتوقع (الكلي أو التفاضلي) يتجاوز الحدود المسموحة

- سماكة الطبقات الضعيفة كبيرة ولا يمكن تجاوزها بالقواعد

- القواعد السطحية ستؤدي إلى:

• أبعاد غير اقتصادية

• تعارض مع حدود الأرض أو منشآت مجاورة

- وجود مياه جوفية مرتفعة تعقّد تنفيذ القواعد وضبط جودتها

- منشأ متعدد الطوابق أو حساس للهبوط والتشقق

وفق الكود، أي نظام أساس لا يحقق شروط الهبوط المسموح يُعد غير مقبول
حتى لو حقق الأمان ضد الانهيار.

تصنيف الأوتاد من منظور تنفيذي–كودي

أولًا: الأوتاد المصبوبة في الموقع

- تُستخدم عندما:

• تكون الطبقات الحاملة عميقة

• يتطلب المشروع أقطارًا وأعماقًا مرنة

• يمكن ضبط الحفر والخرسانة بشكل موثوق

• يشترط الكود أثناء اختيار هذا النوع:

○ ضمان استقرار جوانب الحفر

○ منع تلوث الخرسانة

○ ضمان استمرارية مقطع الوتد على كامل طوله

أي وتد مصبوب لا تتحقق سلامته الإنشائية
يُعد غير مقبول حتى لو بدا سليمًا ظاهريًا.

ثانيًا: الأوتاد المدقوقة

- تُستخدم عندما:

• تكون التربة قابلة للدق

• يُراد تنفيذ سريع مع تحكم مباشر بالمقاومة

• يسمح الموقع بالاهتزازات والضجيج

- وفق الكود:

• يجب مراقبة سلوك الوتد أثناء الدق

• توثيق عدد الضربات ومعدل الاختراق

• منع أي تشوه أو كسر في الوتد

الوتد المدقوق لا يُقبل
إن أظهر سلوكًا غير متجانس أثناء التنفيذ.

ثالثًا: الحلول الهجينة (حصيرة على أوتاد)

- تُستخدم عندما:

• يكون الهدف الأساسي هو تقليل الهبوط

• وليس زيادة قدرة التحمل فقط

• خاصة في المنشآت الكبيرة أو الحساسة

ويُعد هذا الحل مقبولًا كوديًا
عندما يثبت أنه يحقق أداء أفضل من القواعد أو الأوتاد وحدها.

تسلسل اتخاذ القرار (كما يفرضه الكود عمليًا)

1- قراءة تقرير التربة وتحليل طبقاتها

2- تقييم التحمل والهبوط معًا

3- دراسة قابلية تنفيذ القواعد سطحيًا

4- تقييم تحسين التربة (إن وُجد)

5- الانتقال إلى الأوتاد أو الحل الهجين عند فشل ما سبق

تجاوز هذه الخطوات يُعد قرارًا غير مهني وغير قابل للدفاع.

2) دور المهندس

- التأكد أن قرار الأوتاد:

مبني على تقرير تربة

مبرر إنشائيًا

قابل للدفاع كوديًا

- منع اعتماد الأوتاد:

• كحل “آمن نفسيًا”

• أو استجابة لضغط زمني

- ربط نوع الوتد بسلوك التربة لا بتوفر المعدات فقط

المهندس مسؤول عن سبب اختيار الأوتاد
وليس فقط عن تنفيذها.

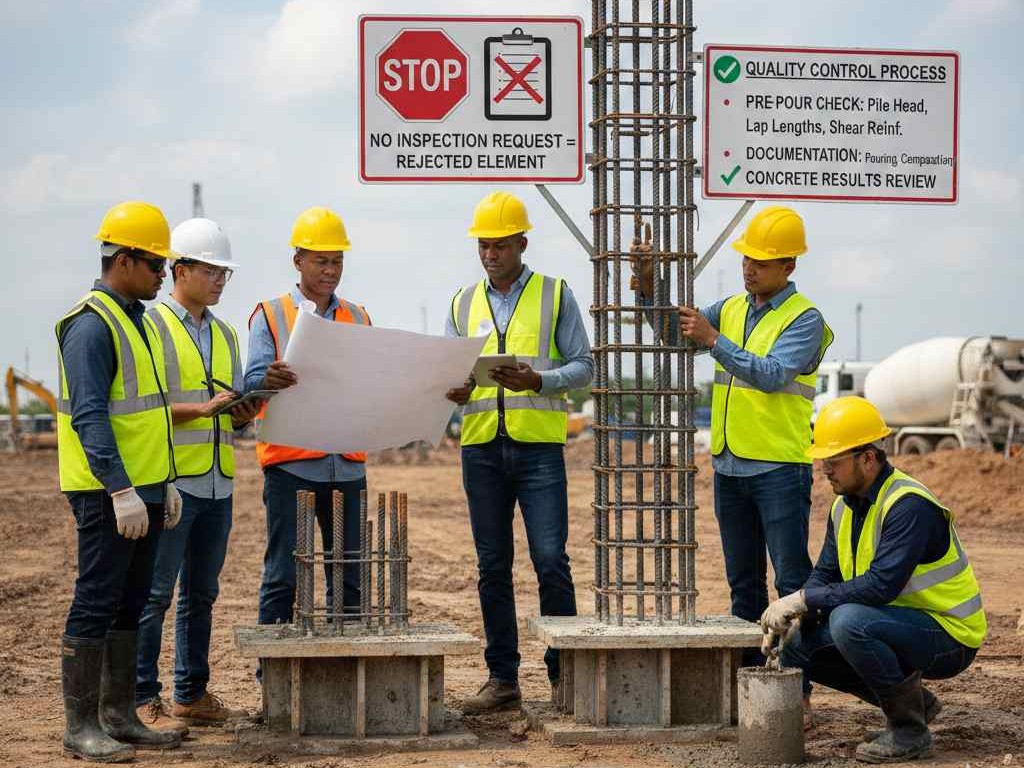

3) ضبط الجودة (QA/QC)

- مطابقة نوع الأوتاد مع المخططات المعتمدة

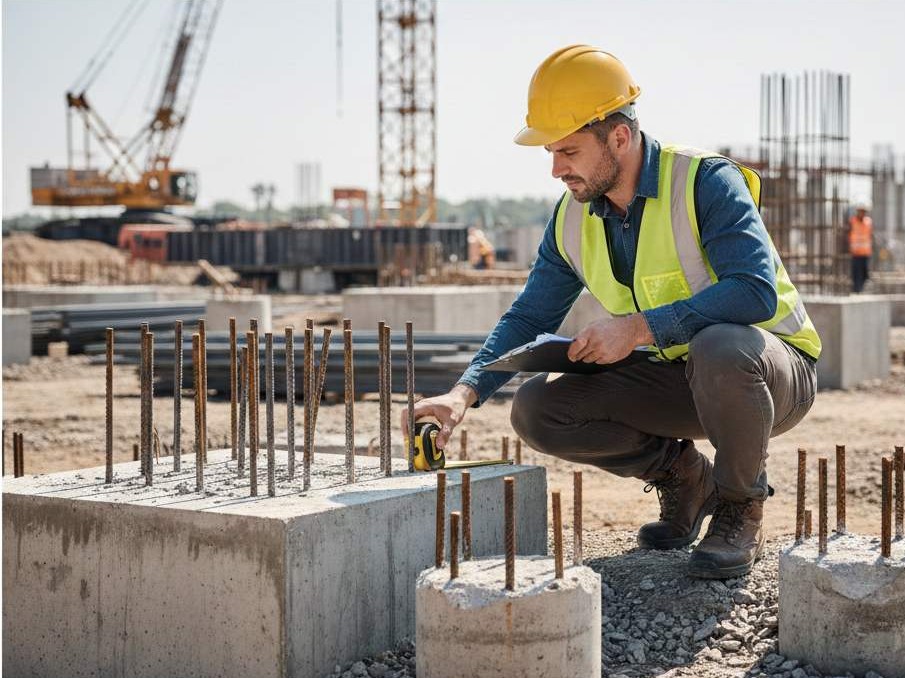

- التحقق من:

القطر

العمق

المسافات

- التأكد أن نظام الأوتاد المختار:

• قابل للاختبار

• وقابل للاستلام وفق الكود

- توثيق القرار كجزء من ملف المشروع

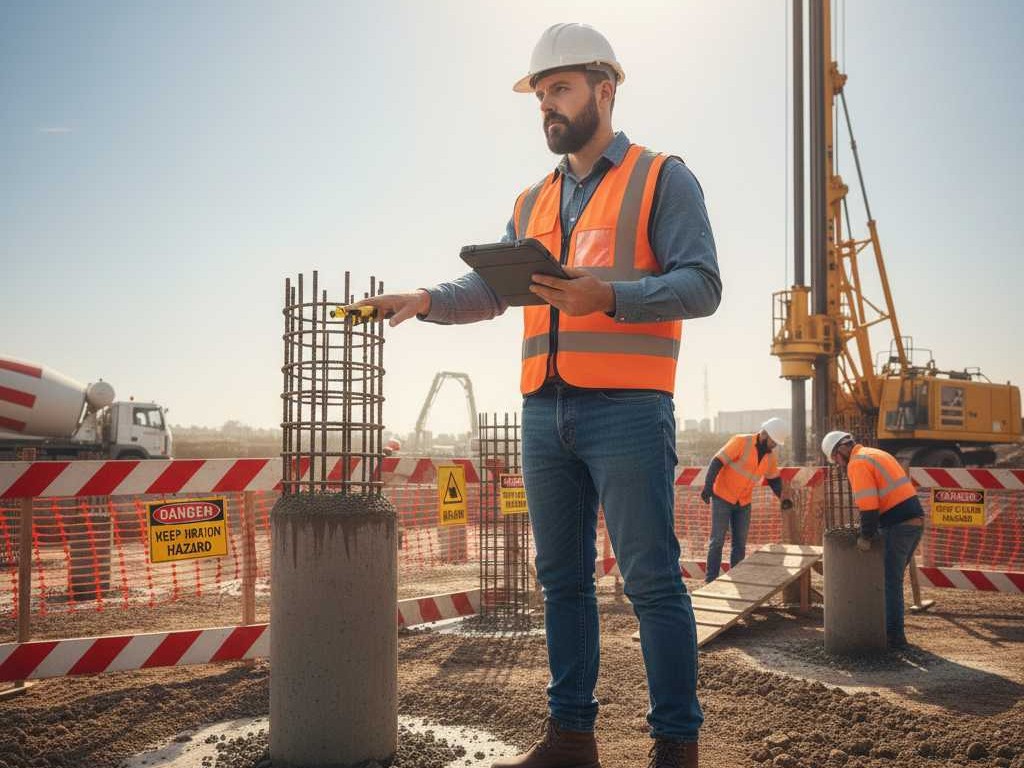

4) السلامة المهنية (HSE)

- تقييم مخاطر الحفر العميق أو الدق

- ضبط الاهتزازات وتأثيرها على المحيط

- تأمين مناطق العمل والمعدات الثقيلة

- منع العمل في ظروف غير آمنة

5) المخاطر الحقيقية

- اختيار أوتاد بلا مبرر إنشائي حقيقي

- زيادة الكلفة دون تحسن الأداء

- فشل في ضبط الهبوط رغم تغيير نظام الأساس

- نزاعات تعاقدية بسبب قرار غير موثق

أخطر خطأ في الأوتاد
ليس التنفيذ… بل الاختيار الخاطئ.

6) Checklist – قرار استخدام الأوتاد

☐ تقرير التربة يبرر عدم كفاية القواعد
☐ الهبوط المتوقع يتجاوز المسموح
☐ القواعد غير اقتصادية أو غير قابلة للتنفيذ
☐ نوع الوتد مناسب للتربة والموقع
☐ القرار موثق ومقبول كوديًا
☐ سبب اللجوء للأوتاد مبرر (هبوط / تحمل / قيود تنفيذ)
☐ القواعد السطحية غير كافية أو غير اقتصادية
☐ نوع الوتد مناسب للتربة (مصبوب / مدقوق / حل هجين)
☐ تأثير التنفيذ على الجوار مدروس
☐ إمكانية اختبار الأوتاد متاحة

✅ لا يبدأ التنفيذ دون استكمال هذه القائمة

7) حالات واقعية من الموقع

مشروع اعتمد الأوتاد دون دراسة الهبوط: كلفة عالية بلا فائدة حقيقية.

مشروع تجاهل الكود: فشل وظيفي رغم سلامة العناصر.

قرار مهني سليم: حل هجين خفّض الهبوط ونجح تشغيليًا.
